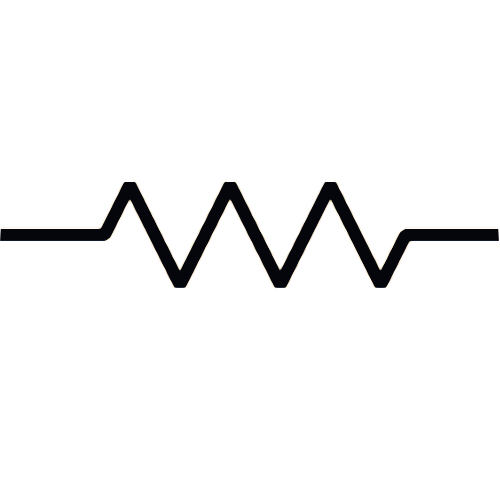

Resistência elétrica

     Resistência elétrica é a capacidade de um corpo qualquer se opor à passagem de corrente elétrica mesmo quando existe uma diferença de potencial aplicada. Seu cálculo é dado pela Primeira Lei de Ohm, e, segundo o Sistema Internacional de Unidades (SI), é medida em ohms.

Os fatores que influenciam na resistência de um dado condutor são:

• A resistência de um condutor é tanto maior quanto maior for seu comprimento.
• A resistência de um condutor é tanto maior quanto menor for a área de sua seção transversal, isto é, quanto mais fino for o condutor.
• A resistência de um condutor depende da resistividade do material de que ele é feito. A resistividade, por sua vez, depende da temperatura na qual o condutor se encontra.

Associação de resistências em Série

     A característica tensão-corrente de um sistema de várias resistências tem sempre o mesmo aspecto que a caraterística de uma única resistência; nomeadamente, é uma reta que passa pela origem. O declive dessa reta é a resistência equivalente. Podemos usar algumas regras simples para calcular a resistência equivalente, quando as resistências estiverem ligadas em série ou em paralelo.

Duas resistências estarão ligadas em série, quando uma estiver a seguir à outra, sem nenhum outro elemento de circuito no meio, como se mostra na figura abaixo:

Num sistema de duas resistências ligadas em série, a corrente é a mesma nas duas resistências. A diferença de potencial no sistema é a soma das diferenças de potencial em cada resistência.

Associação em Paralelo

Diz-se que duas resistências estão ligadas em paralelo , se os dois terminais de cada uma das resistências estiverem ligados entre os mesmos pontos, como mostra a figura a seguir:

     Num sistema de duas resistências ligadas em paralelo, a diferença de potencial é a mesma nas duas resistências. A corrente no sistema é a soma das correntes em cada resistência.

A Resistência Equivalente com dois resistores de valores diferentes pode ser definido da seguinte forma:

Diodo emissor de luz

     O diodo emissor de luz (sigla LED, em inglês: light-emitting diode), é usado para a emissão de luz em locais e instrumentos onde se torna mais conveniente a sua utilização no lugar de uma lâmpada. Especialmente utilizado em produtos de microeletrônica como sinalizador de avisos, também pode ser encontrado em tamanho maior, como em alguns modelos de semáforos. Também é muito utilizado em painéis de LED, cortinas de LED, pistas de LED e postes de iluminação pública, permitindo uma redução significativa no consumo de eletricidade.

Características

     O LED é um diodo semicondutor (junção P-N) que quando é energizado emite luz visível – por isso LED (Diodo Emissor de Luz). A luz não é monocromática (como em um laser), mas consiste de uma banda espectral relativamente estreita e é produzida pelas interações energéticas do eletrão (português europeu)/elétron (português brasileiro). O processo de emissão de luz pela aplicação de uma fonte elétrica de energia é chamado eletroluminescência.

Em qualquer junção P-N polarizada diretamente, dentro da estrutura, próximo à junção, ocorrem recombinações de lacunas e elétrons. Essa recombinação exige que a energia possuída pelos eletrões seja liberada, o que ocorre na forma de calor ou fótons de luz .

No silício e no germânio, que são os elementos básicos dos diodos e transistores, entre outros componentes eletrônicos, a maior parte da energia é liberada na forma de calor, sendo insignificante a luz emitida (devido à opacidade do material), e os componentes que trabalham com maior capacidade de corrente chegam a precisar de irradiadores de calor (dissipadores) para ajudar na manutenção dessa temperatura em um patamar tolerável.

Já em outros materiais, como o arsenieto de gálio (GaAs) ou o fosfeto de gálio (GaP), a quantidade de fótons de luz emitida é suficiente para constituir fontes de luz bastante eficientes.

A forma simplificada de uma junção P-N de um LED demonstra seu processo de eletroluminescência. O material dopante de uma área do semicondutor contém átomos com um elétron a menos na banda de valência em relação ao material semicondutor. Na ligação, os iões desse material dopante (iões "aceitadores") removem elétrons de valência do semicondutor, deixando "lacunas" (ou buracos), fazendo com que o semicondutor torne-se do tipo P. Na outra área do semicondutor, o material dopante contém átomos com um eletrão a mais do que o semicondutor puro em sua faixa de valência. Portanto, na ligação esse elétron fica disponível sob a forma de eletrão livre, formando o semicondutor do tipo N.

Funcionamento

     A luz emitida não é monocromática, mas a banda colorida é relativamente estreita. A cor, portanto, depende do cristal e da impureza de dopagem com que o componente é fabricado. O LED que utiliza o arsenieto de gálio emite radiações infravermelhas. Dopando-se com fósforo, a emissão pode ser vermelha ou amarela, de acordo com a concentração. Utilizando-se fosfeto de gálio com dopagem de nitrogênio, a luz emitida pode ser verde ou amarela. Hoje em dia, com o uso de outros materiais, consegue-se fabricar leds que emitem luz azul, violeta e até ultravioleta. Existem também os leds brancos, mas esses são geralmente leds emissores de cor azul, revestidos com uma camada de fósforo do mesmo tipo usado nas lâmpadas fluorescentes, que absorve a luz azul e emite a luz branca. Com o barateamento do preço, seu alto rendimento e sua grande durabilidade, esses leds tornam-se ótimos substitutos para as lâmpadas comuns, e devem substituí-las a médio ou longo prazo. Existem também os leds brancos chamados RGB (mais caros), e que são formados por três "chips", um vermelho (R de red), um verde (G de green) e um azul (B de blue). Uma variação dos LEDs RGB são LEDs com um microcontrolador integrado, o que permite que se obtenha um verdadeiro show de luzes utilizando apenas um LED.

     Em geral, os LEDs operam com nível de tensão de 1,6 a 3,3 V, sendo compatíveis com os circuitos de estado sólido. É interessante notar que a tensão é dependente do comprimento da onda emitida. Assim, os leds infravermelhos geralmente funcionam com menos de 1,5V, os vermelhos com 1,7V, os amarelos com 1,7V ou 2.0V, os verdes entre 2.0V e 3.0V, enquanto os leds azuis, violeta e ultravioleta geralmente precisam de mais de 3V. A potência necessária está na faixa típica de 10 a 150 mW, com um tempo de vida útil de 100.000 ou mais horas.

Como o LED é um dispositivo de junção P-N, sua característica de polarização direta é semelhante à de um diodo semicondutor.
